Las cimentaciones para equipos industriales requieren transferir las cargas al subsuelo con deformaciones controladas. En Planta Arauco, GISAC ejecutó 13 micropilotes para integrar la cimentación de un desfibrador industrial dentro de la ampliación de la planta.
El nombre correcto: micropilote autoperforante ISCHEBECK TITAN
El sistema pertenece a FRIEDR. ISCHEBECK GmbH y se comercializa como TITAN Micropile. Su elemento principal es una barra tubular de acero con rosca continua que cumple tres funciones: herramienta de perforación, conducto para la inyección y refuerzo estructural permanente.
¿Cómo trabaja una barra autoperforante?
La barra hueca avanza con una broca perdida colocada en la punta. Durante la perforación, la suspensión de cemento circula por el interior y sale por la broca, ayudando a estabilizar el barreno. La inyección posterior forma un cuerpo de lechada alrededor de la barra, que protege el acero y transmite las acciones al terreno por adherencia.
La misma barra permanece como refuerzo del micropilote.
La barra tubular conduce la suspensión y la lechada de cemento.
El cuerpo inyectado desarrolla adherencia con el subsuelo.
Aplicación en cimentaciones industriales
De acuerdo con ISCHEBECK, los micropilotes TITAN pueden transmitir cargas de tensión, compresión y acciones cíclicas. Esta capacidad permite utilizarlos en cimentaciones y recalces, incluyendo instalaciones industriales donde deben atenderse cargas variables o dinámicas del equipo.
La selección de la barra, longitud, inclinación, diámetro de perforación, lechada y detalle de conexión debe proceder del proyecto geotécnico y estructural aprobado. La responsabilidad de GISAC en este frente fue la ejecución especializada de los 13 elementos conforme al alcance del proyecto.
Ejecución realizada por GISAC

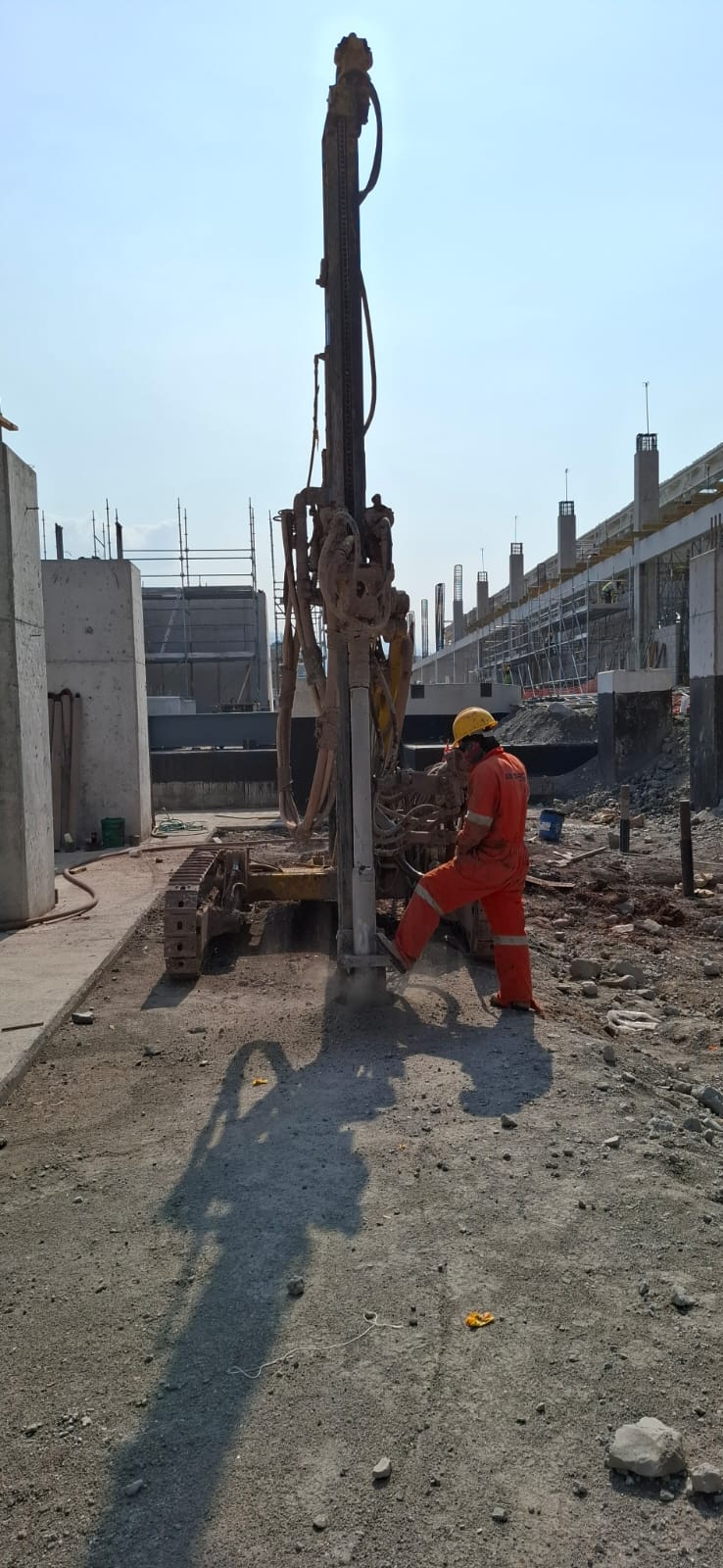

La instalación exige coordinación entre replanteo, posicionamiento del equipo, perforación, suministro de barras y acoples, inyección, registro de parámetros y preparación de las cabezas para su integración con la cimentación. El uso de equipo de perforación compacto permitió operar dentro de un frente industrial con estructuras y actividades próximas.
Resultado del proyecto

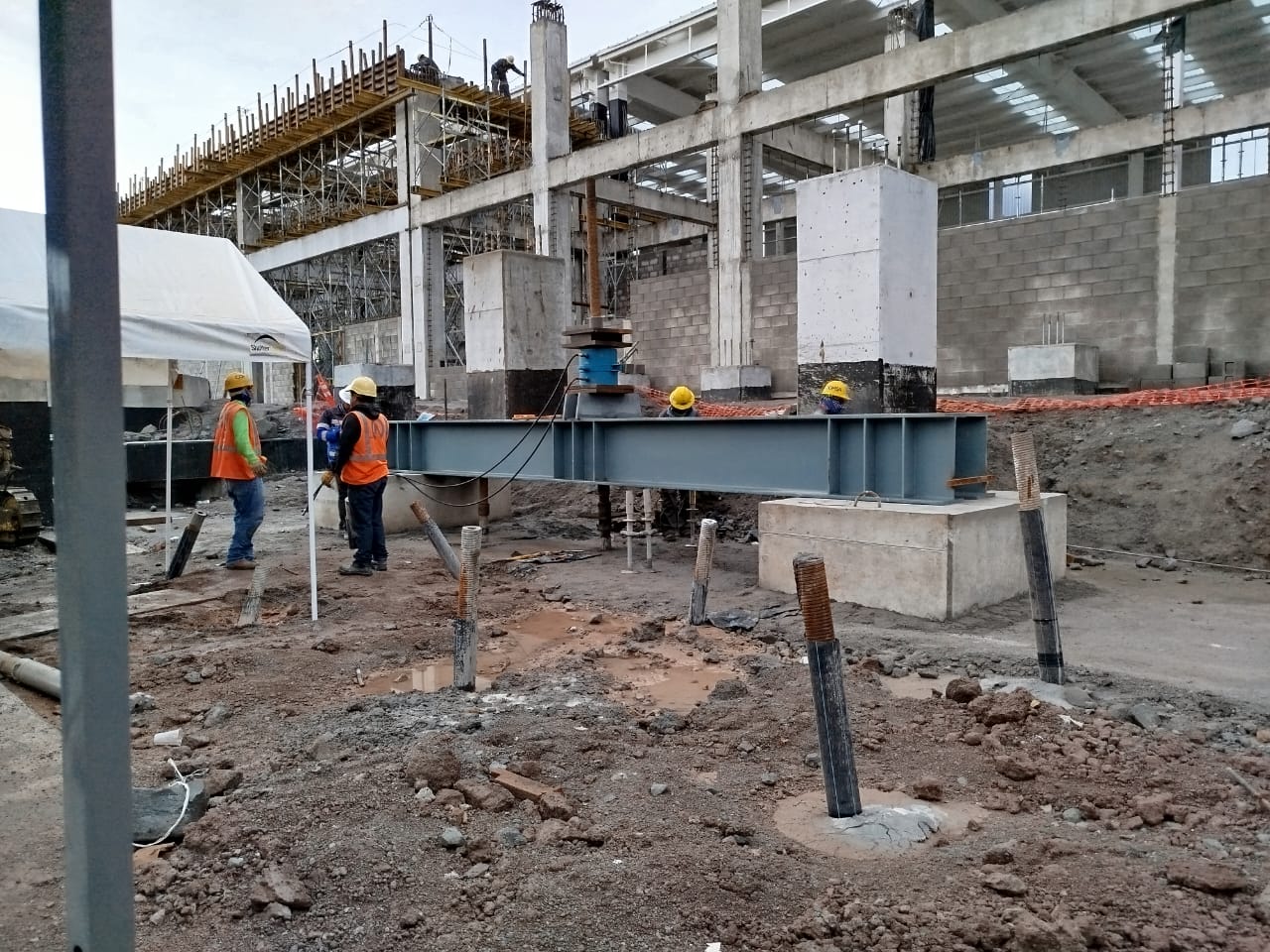

GISAC concluyó la ejecución de los 13 micropilotes autoperforantes ISCHEBECK TITAN en Planta Arauco, dejando los elementos preparados para su incorporación a la cimentación del desfibrador industrial. El proyecto forma parte de la experiencia de GISAC en cimentaciones profundas y obra geotécnica para instalaciones industriales.
Fuentes técnicas
La explicación del sistema se verificó en la documentación del fabricante:
ISCHEBECK TITAN · Sistema de micropilotesISCHEBECK TITAN · Cimentaciones y recalces
